DTII型结构

发布日期：2024-09-12 来源：浏览次数：421

产品简介：

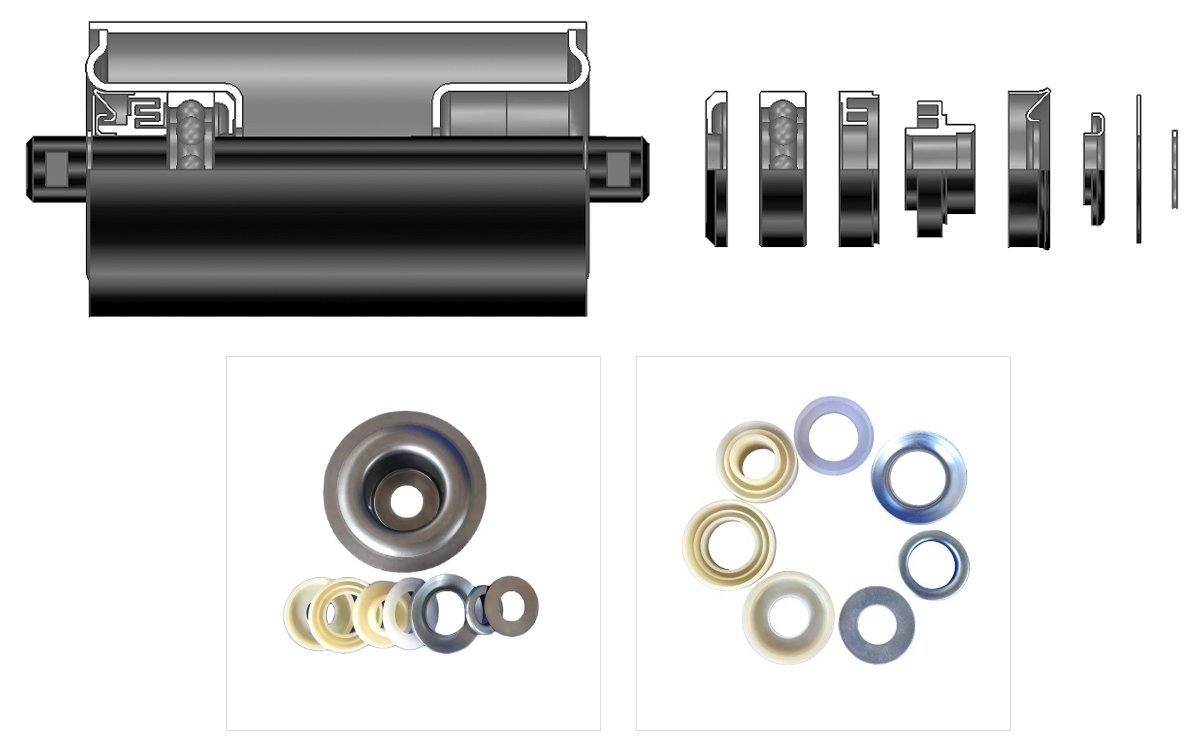

DTII型结构是一种非接触式迷宫密封结构形式，单卡簧结构，主要部件由DTII型轴承座、挡板、外挡圈、内挡圈、密封盘、迷宫外密封圈、迷宫内密封圈、底密封构成。

产品特点：

◆ 轴承座冷冲压成形，结构坚固，适用于散料输送行业各种场景，内径严格按ISO M7公差标准执行，材料采用上海宝钢SPHC.

◆ 优异的防尘、防水设计,密封优良，免维护。

◆ 外端金属密封结构，抗冲击性能强

◆ 启动及运行阻力小，节能高效。

◆ 端面及径向跳动小，运行平稳，低噪声。

◆ 正常使用情况下，使用寿命最低可达30000小时以上。

产品技术参数：

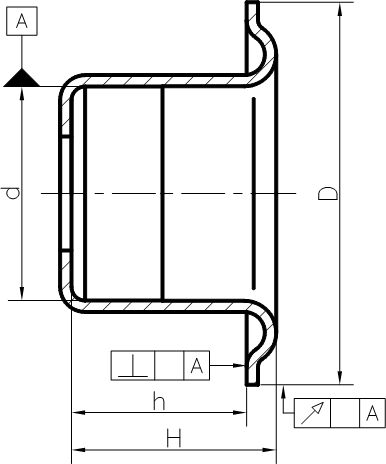

结构型式	轴承型号	总深度（mm）	端面深度（mm）	配套的托辊直径（mm）
结构型式	轴承型号	H	h	配套的托辊直径（mm）
DTⅡ	6204	45	38.5	76、89、108、133
DTⅡ	6205	46	39.5	89、108、133
DTⅡ	6205	46	39	133、159
DTⅡ	6305	49	42	89、108、133
DTⅡ	6305	49	41	159
DTⅡ	6306	51	44	89、108、133、159
DTⅡ	6306	51	43	159、194
DTⅡ	6307	53	45	108、133、159、194、219
DTⅡ	6308	55	47	108、133、159、194、219
DTⅡ	6309	57	48	159、194、219
DTⅡ	6310	52.25	43.75	159、194、219

产品简介：

DTII型结构是一种非接触式迷宫密封结构形式，单卡簧结构，主要部件由DTII型轴承座、挡板、外挡圈、内挡圈、密封盘、迷宫外密封圈、迷宫内密封圈、底密封构成。

产品特点：

◆ 轴承座冷冲压成形，结构坚固，适用于散料输送行业各种场景，内径严格按ISO M7公差标准执行，材料采用上海宝钢SPHC.

◆ 优异的防尘、防水设计,密封优良，免维护。

◆ 外端金属密封结构，抗冲击性能强

◆ 启动及运行阻力小，节能高效。

◆ 端面及径向跳动小，运行平稳，低噪声。

◆ 正常使用情况下，使用寿命最低可达30000小时以上。

产品技术参数：

结构型式	轴承型号	总深度（mm）	端面深度（mm）	配套的托辊直径（mm）
结构型式	轴承型号	H	h	配套的托辊直径（mm）
DTⅡ	6204	45	38.5	76、89、108、133
DTⅡ	6205	46	39.5	89、108、133
DTⅡ	6205	46	39	133、159
DTⅡ	6305	49	42	89、108、133
DTⅡ	6305	49	41	159
DTⅡ	6306	51	44	89、108、133、159
DTⅡ	6306	51	43	159、194
DTⅡ	6307	53	45	108、133、159、194、219
DTⅡ	6308	55	47	108、133、159、194、219
DTⅡ	6309	57	48	159、194、219
DTⅡ	6310	52.25	43.75	159、194、219
