TKIII型结构

发布日期:2024-09-12  来源:  浏览次数:50

产品简介:

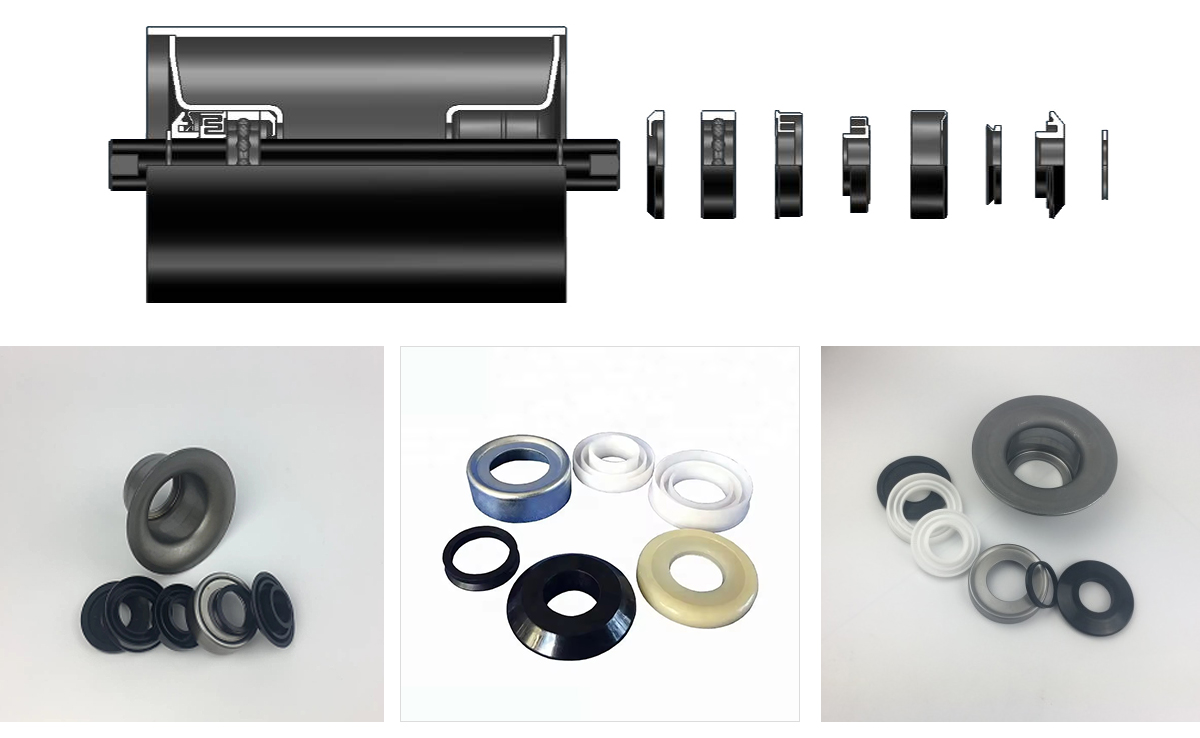

TKIII型结构是一种接触式迷宫密封结构形式,单卡簧结构,主要部件由TK型轴承座、防护罩、V形橡胶圈、密封盖、迷宫外密封圈、迷宫内密封圈、底密封构成。(有双卡簧结构可供选择)



产品特点:

轴承座冷冲压成形,结构坚固,适用于散料输送行业各种场景,内径严格按ISO M7公差标准执行,材料采用上海宝钢SPHC.

优异的防水、防尘设计,密封优良,长效保护轴承,延长托辊的使用寿命。

连续运转24小时浸水测试托辊进水量不超过5g。

防护罩可选用耐低温设计,低温-50℃仍能保持抗冲击性能。

启动及运行阻力小,节能高效。

端面及径向跳动小,运行平稳,低噪声。

正常使用情况下,使用寿命最低可达30000小时以上。

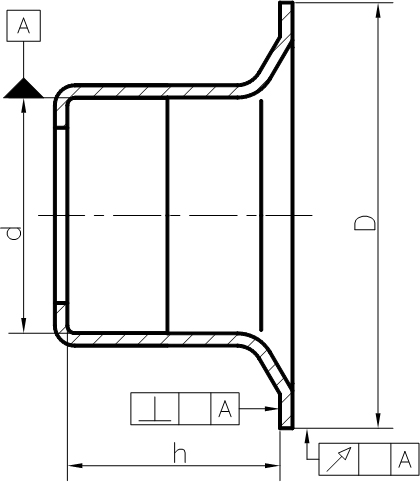

产品技术参数:











结构型式

轴承型号

总深度(mm)

端面深度(mm)

配套的托辊直径(mm)

H

h

TKIII

6204

/

42.5

63.5、76、89、108、114、127、133

TKIII

6205

/

45

76、89、108、114、127、133、140、159

TKIII

6305

/

45

89、108、114、127、133、140、159、165、178、194

TKIII

6306

/

49.3

89、108、114、127、133、140、159、165、178、194

TKIII

6307

/

53

108、114、127、133、140、159、165、178、194、219

TKIII

6308

/

55

108、114、127、133、140、159、165、178、194、219

TKIII

6309

/

57

159、165、178、194、219

TKIII

6310

/

59

159、165、178、194、219

TKIII

6312

/

60

159、165、178、194、219
