TKII型结构

发布日期:2024-09-12  来源:  浏览次数:49



产品简介:

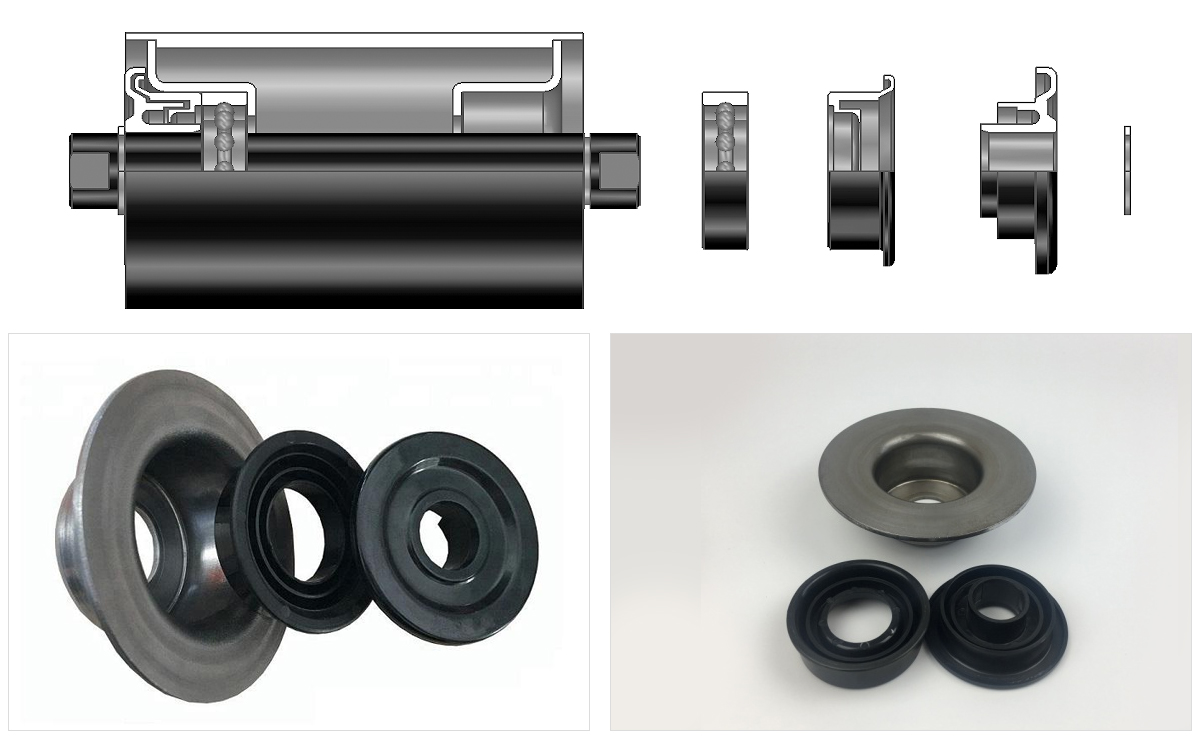

TKII型结构是一种非接触式迷宫密封结构形式,单卡簧结构,主要部件由TKII型轴承座、迷宫外密封圈、迷宫内密封圈构成。



产品特点:

轴承座结构坚固,冷冲压成形,适用于散料输送行业各种场景,内径严格按ISO M7公差标准执行,材料采用上海宝钢SPHC.

具有优异的防尘、防水设计,密封优良,免维护。

密封材料采用工程级ABS高抗冲耐低温,抗冲击性能强

启动及运行阻力小,节能高效。

端面及径向跳动小,运行平稳,低噪声。

正常使用情况下,使用寿命最低可达30000小时以上。



产品技术参数:

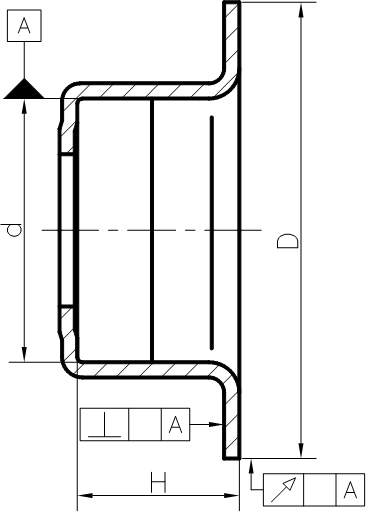

结构型式 轴承型号 总深度(mm) 端面深度(mm) 配套的托辊直径(mm)
H h
TKII 6204 28 / 76、89、108、133
TKII 6205 32 / 76、89、108、133、159
TKII 6305 35 / 89、108、133、159、194
TKII 6306 38 / 89、108、133、159、194
TKII 6307 40 / 108、133、159、194、219
TKII 6308 47 / 108、133、159、194、219
TKII 6309 50 / 159、194、219
TKII 6310 51.5 / 159、194、219
