TK型结构

发布日期:2024-09-12  来源:  浏览次数:60

产品简介:

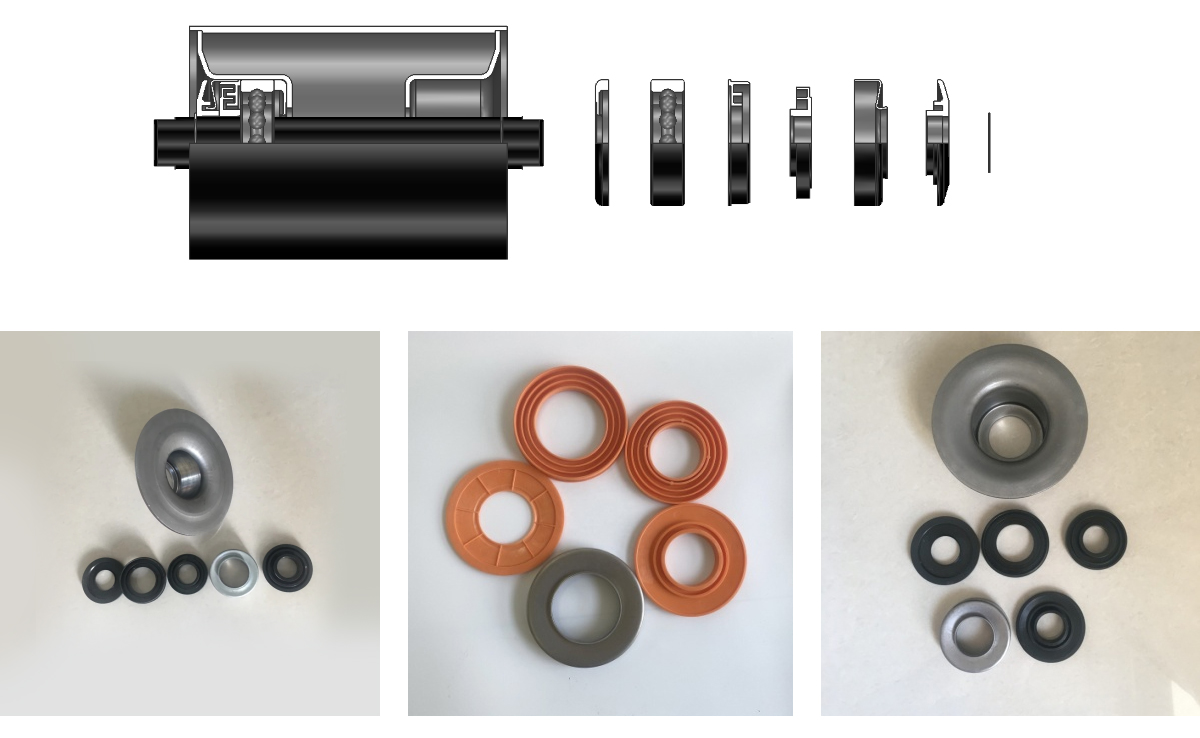

TK型结构是一种非接触式迷宫密封结构形式,单卡簧结构,主要部件由TK型轴承座、防护罩、罩盖、迷宫外密封圈、迷宫内密封圈、底密封构成。(有双卡簧结构可供选择)



产品特点:

轴承座冷冲压成形,结构坚固,适用于散料输送行业各种场景,内径严格按ISO M7公差标准执行,材料采用上海宝钢SPHC.

优异的防尘、防水设计,密封优良,免维护。

防护罩可选用耐低温设计,低温-50℃仍能保持抗冲击性能。

启动及运行阻力小,节能高效。

端面及径向跳动小,运行平稳,低噪声。

正常使用情况下,使用寿命最低可达30000小时以上。



产品技术参数:

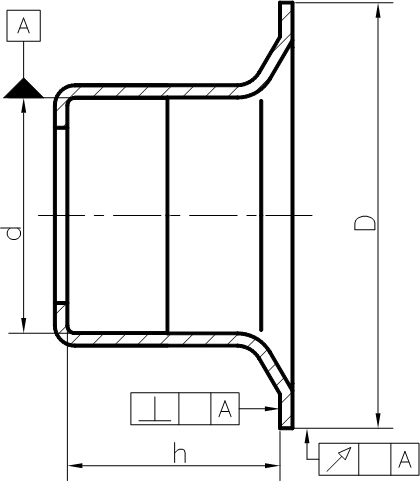

结构型式 轴承型号 总深度(mm) 端面深度(mm) 配套的托辊直径(mm)
H h
TK 6204 / 42.5 63.57689108114127133
TK 6205 / 45 7689108114127133140159
TK 6305 / 45 89108114127133140159165178194
TK 6306 / 49.3 89108114127133140159165178194
TK 6307 / 53 108114127133140159165178194219
TK 6308 / 55 108114127133140159165178194219
TK 6309 / 57 159165178194219
TK 6310 / 59 159165178194219
TK 6312 / 60 159165178194219
